产品概述

·SCFH   系列高压变频装置用于高压交流电动机的软起动 和调速。

·SCFH   系列高压变频器是 一种能够将输入的工频电源转 换成不同频率交流电源的设备。

·SCFH   系列高压变频器工作原理是将输入的工频电源进  行整流，再通过逆变器将直流转换成不同频率的交流电， 在整流和逆变过程中，高压变频器采用了电力电子、微电  子等先进技术和控制算法，以确保设备的精度和稳定性。

·SCFH   系列高压变频器广泛应用在火电、钢铁、化工、城市 供水等行业，用于高压电机的软起动和调速控制。变频器 的使用可显著提高能源利用效率，降低能耗，对节能减排 和可持续发展有重要意义。

性能特点

· 软起性能好：起动转矩大，起动电流可控制在电动机额定电流1.5倍以内。

· 调速范围广：可以实现电机的连续调速，调速范围广，满足不同负载和工况。

· 高效节能：采用先进电力电子技术，可实现高效能量转换。

· 精确控制：具有良好的控制功能，可实现精确转速控制和负载调节 。

· 自动保护：内置多种保护功能，系统异常时，能及时停机并报警，保护设备安全。

· 可靠性高：采用高品质电子器件和先进生产工艺，有良好的抗干扰性和稳定性。

· 调试方便：人机界面友好，操作方便。

· 应用广泛：广泛用于在各个行业，能满足不同设备的需求。

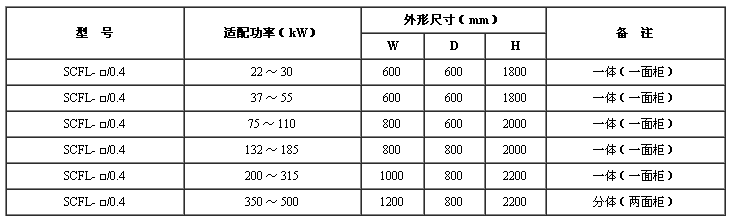

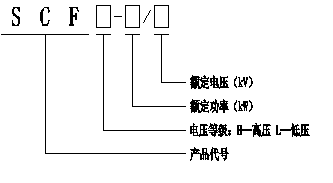

产品型号

使用环境

　　环境温度：-10℃～+40℃；

　　相对湿度：＜85%，不凝露；

　　海拔高度：低压不超过2000m，高压不超过1000m（超过时须特殊设计）；

　　安装地点：垂直倾斜度不超过50，无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。

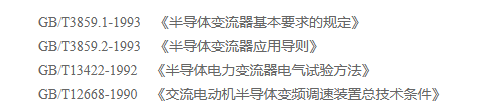

执行标准

技术规格

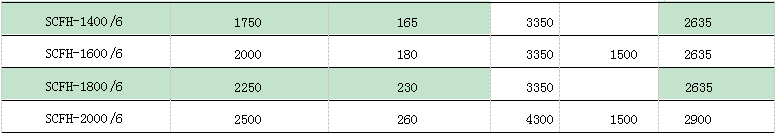

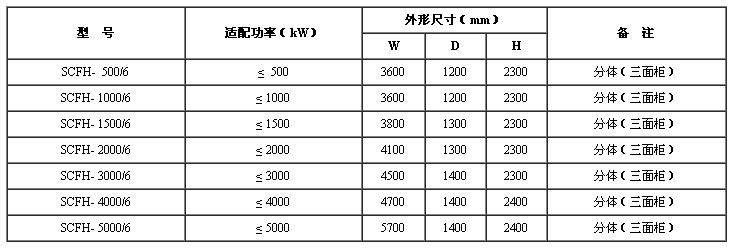

6kV高压变频装置6kVHV Power Frequency Converter

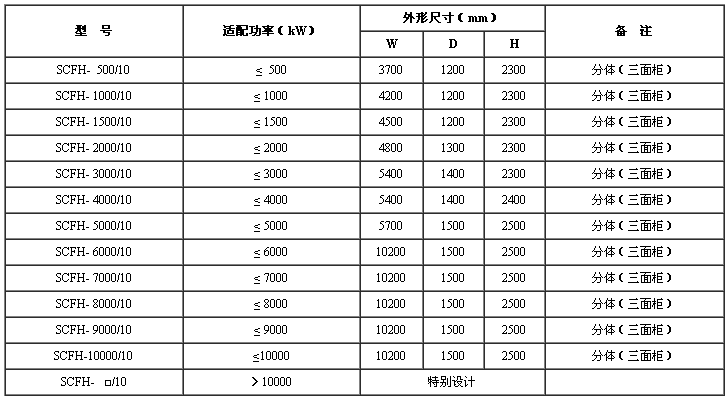

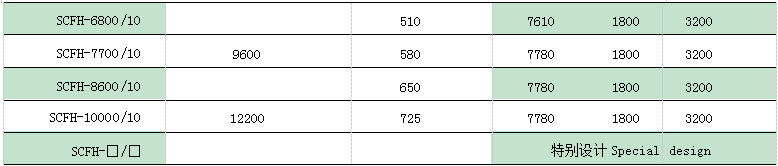

10kV高压变频装置10kVHVPower Frequency Converter

说明：

1、外形尺寸不包含旁路柜，柜体高度不包含底部基座 (100mm)   高度和柜顶风扇(300-400mm)  高 度 ；

2、使 用 单 独 旁 路 柜 时 ， 采 用 手 动 旁 路 时 ， 旁 路 柜 宽 度 为 1100mm,   采用自动旁路时，6kV 旁路柜宽度为600mm,10kV   旁 路柜宽度为800mm;

3、设备尺寸如有变动，恕不另行通知，具体尺寸以技术协议为准；

4、变频装置应在避免在高的环境温度下工作，如需要可增加独立 散热通道。

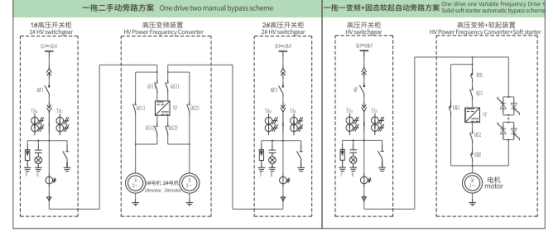

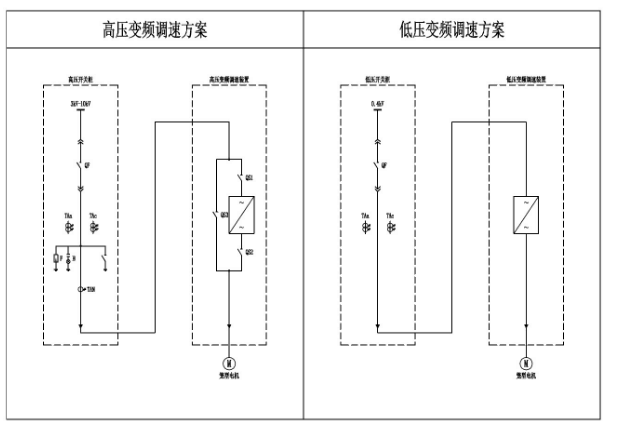

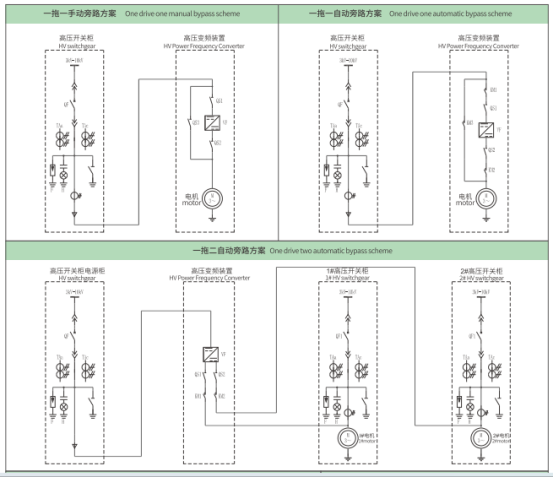

产品方案

订货须知

订货时须提供电机型号、额定功率、额定电压、额定电流、负载类型等信息。
