覆盖35kV及以下电压等级各类型开关起动设备，适⽤于⼾内三相50/60HZ ,额定电压3-35KV的电⼒系统，主要应⽤于发电⼚， 变电站，⼯矿企业及⾼层建筑中，作为接受和分配电能并对电路 实⾏控制，保护和检测。开关设备设计、制造符合GB/T 3906 - 2020和GB/T 11022-2020标准。
开关柜由固定的柜体和可抽出部件(即⼿⻋)两⼤部件组成、柜体 的外壳和各功能单元的隔板均采⽤敷铝锌钢板组装⽽成。开关 柜 的 外 壳 防 护 等 级 为IP 4 X，断 路 器 室 ⻔ 打 开 时 防 护 等 级 为 IP2X。开关柜具有架空进出线，电缆进出线及左右联络的功能， 可以根据⽤途将各⽅案的开头柜排列组成能完成设计功能的配 电装置。
开关柜由固定的柜体和可抽出部件(即⼿⻋)两⼤部件组成、柜体 的外壳和各功能单元的隔板均采⽤敷铝锌钢板组装⽽成。开关 柜 的 外 壳 防 护 等 级 为IP 4 X，断 路 器 室 ⻔ 打 开 时 防 护 等 级 为 IP2X。开关柜具有架空进出线，电缆进出线及左右联络的功能， 可以根据⽤途将各⽅案的开头柜排列组成能完成设计功能的配 电装置。
KY N 61 — 40.5 / □ — □ | ||||||
K | Y | N | 40.5A | 12 | □ | □ |
铠装开关设备 Armored switchgear | 移开式 Removable | ⼾内型 Indoor | 设计序号 Design no | 额定电压 :(10/20/35kV) Rated voltage | 额定电流 (A) Rated current | 额定开断电流 (kA) Rated breaking current |
环境温度：-10℃～+40℃；
相对湿度：＜85%，不凝露；
海拔高度：低压不超过2000m，高压不超过1000m（超过时须特殊设计）；
安装地点：垂直倾斜度不超过50，无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。
GB/T 3906-2020 | 《3.6kV〜40.5kV交流⾦属封闭开关设备和控制设备》 3.6kV~40.5kVAC Metal Enclosed Switchgear and Control Equipment |
GB/T 11022-2020 | 《⾼压开关设备和控制设备标准的共⽤技术要求》 Common Technical Requirements for High Voltage Switchgear and Control Equipment Standards |
技术规格 Technical specifications

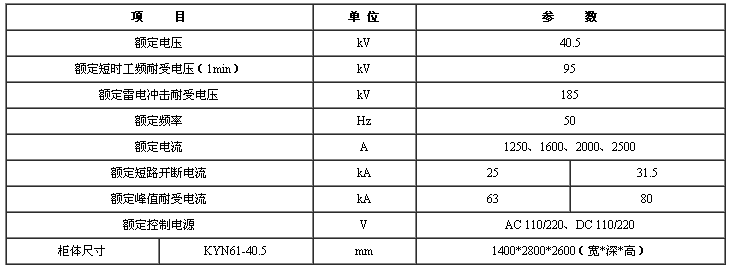

35kV⾼压开关柜技术规格表： Technical Specification Table for 35kV High Voltage Switchgear:
项⽬ Name | 单位 Unit | 参数 parameter | |||
额定电压 Related voltage | kV | 40.5 | |||
额定短时⼯频耐受 电压(1min) | Rated short-time power frequency withstand voltage(1min) | kV | 95 | ||
额定雷电冲击耐受电压 Rated lightning impulse withstand voltage | kV | 185 | |||
额定频率 Rated frequency | Hz | 50 | |||
额定电流 Rated current | A | 1250、1600、2000、2500 | |||
额定短路开断电流 Rated short-circuit breaking current | kA | 25 | 31.5 | ||
额定峰值耐受电流 Rated peak withstand current | kA | 63 | 80 | ||
额定控制电源 Rated control power supply | V | AC 110/220、DC 110/220 | |||
柜体尺⼨ Size | KYN61-40 .5 | mm | 1400 * (2800/3000) *2600(宽W*深D*⾼H) | ||
1、主接线⽅案编号及单线系统图、排列图、及平⾯布置图；
2、⽤⼾提供⼆次原理图，端⼦排列图，若⽆端⼦排列图时应 按制造⼚家编排；
3、开关柜内的电器元件的型号、规格、数量；
4、电⽓设备汇总表；
5、需要⺟线桥（两列柜间⺟线桥和墙柜间⺟线桥）时需提供 跨距和⾼度尺⼨；
6、开关柜使⽤在特别环境条件时应在订货时提出；
7、需要其它或特殊附件时应提出种类和数量。
